การตรวจสอบความพร้อมก่อนติดตั้งระบบโซล่าเซลล์

ก่อนที่ท่านจะติดต่อไปยังผู้รับเหมาติดตั้งระบบโซล่าเซลล์ ต้องทำการตรวจสอบความพร้อมภายในบ้าน หรือบริษัท เพื่อแจ้งข้อมูลให้กับผู้รับเหมา ทำการวิเคราะห์ ประเมินราคาเบื้องต้น ก่อนไปสำรวจหน้างาน ซึ่งถ้าข้อมูลเหล่านี้ยิ่งมีมากและละเอียดเท่าไหร่ ก็จะทำให้ผู้รับเหมาประเมินราคาได้ถูกต้องแม่นยำเท่านั้น

ที่กล่าวมาในบทความ การเลือกขนาดของระบบโซล่าเซลล์ที่เหมาะสมจากบิลค่าไฟ
นั้น การเลือกขนาดของระบบโซล่าเซลล์เป็นขั้นตอนหนึ่งของการตรวจสอบความพร้อมก่อนติดตั้งระบบโซล่าเซลล์เช่นกัน


สิ่งที่ท่านต้องตรวจสอบก่อนติดตั้งโซล่าเซลล์ มีดังนี้

1.การใช้ไฟในตอนกลางวัน

มีเครื่องใช้ไฟฟ้าอะไรบ้างที่เปิดในตอนกลางวัน การกินไฟ (กำลังไฟฟ้า) กี่กิโลวัตต์ (kW)

2.บิลค่าไฟย้อนหลัง 3-6 เดือน

ถ้าท่านไม่ทราบกำลังไฟฟ้ารวมของเครื่องใช้ไฟฟ้าที่เปิดในตอนกลางวัน ก็คำนวณขนาดของโซล่าเซลล์ที่เหมาะสมจากบิลค่าไฟได้ครับ (ดูได้จากบทความข้างต้น)

3.ชนิดของหลังคา

ตรวจสอบหลังคาที่จะติดแผงโซล่าเซลล์ว่าเป็นชนิดไหน ชนิดของหลังคามีผลต่อการเลือกตัว Hook (ตัวยึดระหว่างแปหลังคากับรางอลูมิเนียม) ซึ่งมีหลายรุ่นตามชนิดของหลังคา

หลังคาส่วนใหญ่มี 4 ชนิด ดังนี้

3.1 หลังคาเมทัลชีท

เป็นหลังคาของอาคารที่เป็นโรงงาน โรงจอดรถ หลังคาต่อเติมบนชั้นดาดฟ้า     โฮมออฟฟิศบางโครงการ




รูปที่ 1 - หลังคาเมทัลชีทที่ติดตั้งแผงโซล่าเซลล์


3.2 หลังคากระเบื้องลอนคู่

เป็นหลังคาของโรงเรียน หลังคาต่อเติมของอาคารสมัยเก่า ฟาร์มไก่ โรงเรือนเกษตร



รูปที่ 2 - หลังคากระเบื้องลอนคู่ที่ติดตั้งแผงโซล่าเซลล์


3.3 หลังคากระเบื้องซีแพคโมเนีย

เป็นหลังคาของบ้านเดี่ยว ทาวน์โฮม โฮมออฟฟิศ



รูปที่ 3 - หลังคากระเบื้องซีแพคโมเนียแบบลอนที่ติดตั้งแผงโซล่าเซลล์



รูปที่ 4 - หลังคากระเบื้องซีแพคโมเนียแบบเรียบที่ติดตั้งแผงโซล่าเซลล์


3.4 หลังคาชิงเกิลรูฟ (Shingle Roof)

เป็นหลังคาของบ้านสมัยใหม่



รูปที่ 5 - หลังคาชิงเกิ้ลรูฟที่ติดตั้งแผงโซล่าเซลล์

4.      ความสูงของหลังคา

ระยะในการเดินสายไฟโซล่าเซลล์จากหลังคาลงมาตู้ควบคุมชั้นล่างนี้ ขึ้นกับความสูงของหลังคานับจากพื้น


5.      รูปถ่ายของตู้ไฟเมน และมิเตอร์ไฟหน้าอาคาร
เพื่อตรวจสอบว่า

- ระบบไฟที่บ้านหรือบริษัทของท่านเป็นระบบ 1 เฟส หรือ 3 เฟส

- เบรกเกอร์เมน (Main Breaker) ในตู้ไฟเมนว่ามีขนาดกี่แอมป์ (A)

- สายไฟเมนมีขนาดพื้นที่หน้าตัดกี่ตร.มม. (mm2) หรือเส้นผ่านศูนย์กลางกี่มม. (mm.)

ตู้ไฟเมน คือตู้ไฟที่รับไฟจากมิเตอร์ไฟหน้าอาคาร สายไฟเมนจะโยงเข้าเบรกเกอร์เมนในตู้ไฟเมน

ขนาดของเบรกเกอร์เมนและสายไฟเมนนั้นมีผลต่อการเลือกขนาดของ CT (CT เป็นเซนเซอร์ตรวจสอบขนาดพิกัดกระแสไฟที่ใช้ในบ้านหรือบริษัทของท่าน) และชุดของระบบกันไฟย้อน (Zero Export System)



รูปที่ 6 ตู้คอนซูเมอร์ยูนิต (Consumer Unit) สำหรับระบบไฟฟ้า 1 เฟส



รูปที่ 7 เบรกเกอร์เมน สำหรับระบบไฟฟ้า 1 เฟส

ตู้คอนซูเมอร์ยูนิต (Consumer Unit) ที่ใช้กับระบบไฟฟ้า 1 เฟส แสดงดังรูปที่ 6 ซึ่งมีเบรกเกอร์เมนอยู่ที่ฝั่งซ้ายสุด ขนาดพิกัดกระแสของตัวอย่างเมนเบรกเกอร์ตามรูปที่ 7 เท่ากับ 40A



รูปที่ 8 ตู้ไฟเมน (MDB) และตู้โหลดเซ็นเตอร์ (Load Center) สำหรับระบบไฟฟ้า 3 เฟส

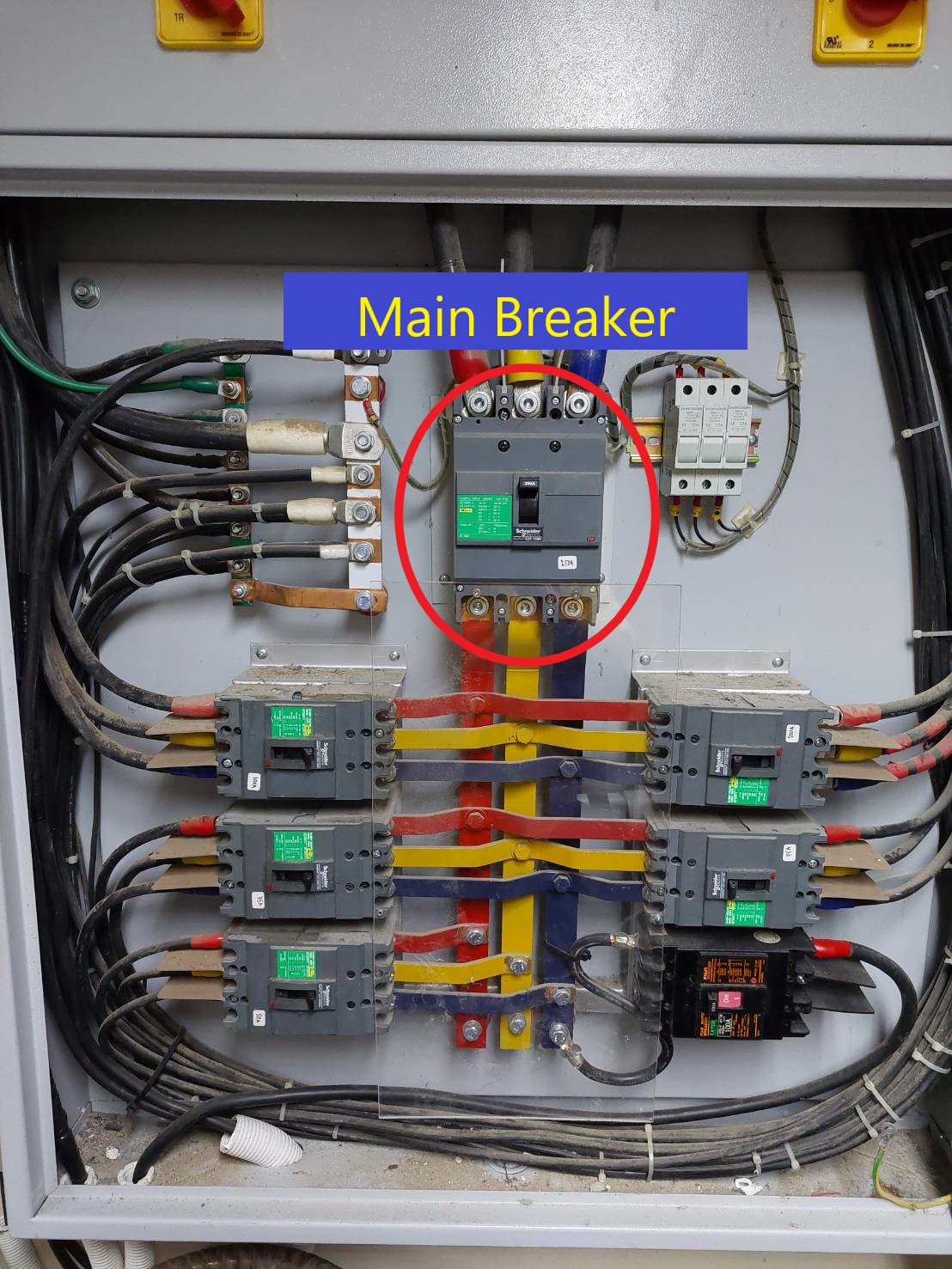

รูปที่ 9 ส่วนประกอบภายในของตู้ไฟเมน (MDB)



รูปที่ 10 ส่วนประกอบภายในของตู้โหลดเซ็นเตอร์ (Load Center)

สำหรับบ้านหรืออาคารที่มีระบบไฟฟ้า 3 เฟส จะมีส่วนของตู้ไฟเมน 2 แบบ คือ

1.      อาคารออฟฟิศ โรงงาน หรืออาคารที่ใช้ไฟเยอะ

ตู้ไฟเมน คือ ตู้ MDB (Main Distribution Unit) และตู้ไฟรอง (DB) คือตู้ไฟที่รับไฟมาจากตู้ไฟเมนอีกที ซึ่งตู้ DB นี้เป็นตู้ที่คล้ายกับ MDB แต่มีขนาดเล็กกว่า MDB หรือใช้เป็นตู้โหลดเซ็นเตอร์ (Load Center) ก็ได้ แสดงดังรูปที่ 8

ในรูปที่ 9 แสดงส่วนประกอบภายในของตู้ MDB ซึ่งเบรกเกอร์เมนอยู่ด้านบนสุด ขนาดพิกัดกระแสจะแสดงอยู่ที่เนมเพลทหรือปลายคันโยกของเบรกเกอร์เมน สายไฟเมนของมิเตอร์ไฟหน้าอาคาร ตามรูปที่ 11 จะต่อเข้ากับด้านบนของเบรกเกอร์เมน

2.      บ้านพักอาศัย

ตู้ไฟเมน คือ ตู้โหลดเซ็นเตอร์ เพียงตู้เดียว ดังรูปที่ 10



รูปที่ 11 มิเตอร์ไฟ 3 เฟส และสายไฟเมน

การตรวจสอบทั้งหมดนี้ ถ้าท่านสามารถทำได้ทั้งหมดก็เป็นการให้ข้อมูลกับผู้รับเหมาได้ละเอียดพอที่จะประเมินราคาได้ถูกต้องแม่นยำมากขึ้น

อย่างไรก็ตามถ้าท่านไม่สะดวกในการตรวจสอบได้ทั้งหมด ท่านสามารถให้ผู้รับเหมามาสำรวจหน้างานก่อนทำใบเสนอราคาส่งให้ท่านครับ
